Verpackungsmaschine
Diese Funktion ist ab TaskCenter Version 4.45.0.0 implementiert. Die Funktion wird aus dem Modul Produktion aufgerufen und erstellt Steuerungsdateien für die Verpackungsmaschine. Dabei werden die Fertigungsauftragsnummer bzw. die Artikelnummer, die Abmessungen, die FEFCO-Nummer (Standardcodes für Grundtypen von Verpackungsmitteln) und die Anzahl übergeben.
Grundlagen
Um die Funktion nutzen zu können, muss im Fenster Grundlagen Manager (Menüpunkt Grundlagen – Grundlagen Manager) im Punkt Produktion, Unterpunkt Produktion Allgemein das Feld Verzeichnis für Ablage Kartondatei mit dem Speicherpfad für die Steuerungsdateien befüllt werden.
Bitte hier einen NC Pfad im Format \\SERVER\Freigabe\Unterordner übergeben. Wird in dieser Einstellung kein Pfad eingetragen, so kommt später die Fehlermeldung: Der Wert darf nicht NULL sein. Parametername: path1
Fenster Fertigungsauftrag verpacken
Dieses Fenster ist zu finden unter Zusatzprogramme, Knoten Produktion, Knoten Fertigungsaufträge.

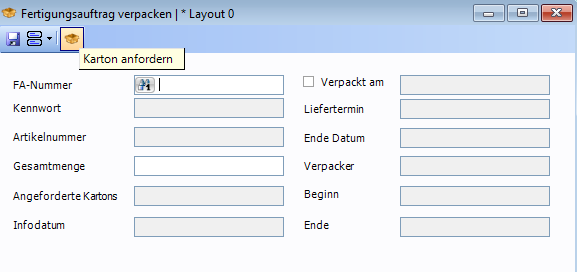

Das Fenster wurde um das Symbol Karton anfordern erweitert, welches das gleichnamige Fenster öffnet.

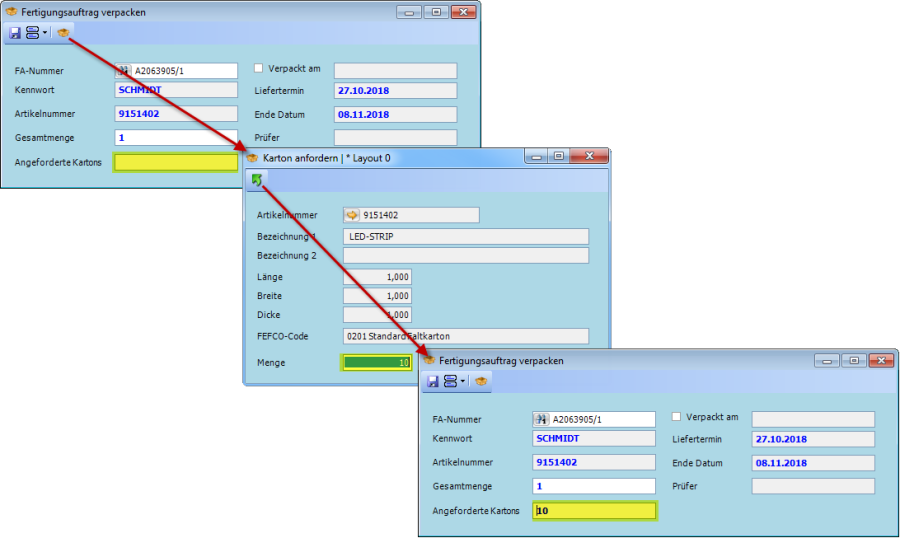

Zusätzlich wurde das Feld Angeforderte Kartons im Fenster hinzugefügt, welches zu einem gewählten Fertigungsauftrag bzw. Artikel anzeigt wie viele Kartons bereits angefordert wurden.
Fenster Fertigungsauftrag verpacken
Feldbeschreibung
|
Feldname |
Typ |
Editierbarkeit |
Beschreibung |
|---|---|---|---|
|
FA-Nummer |
Text |
Editierbar/Auswahlfeld |
Nummer des Fertigungsauftrags |
|
Kennwort |
Text |
Nicht editierbar |
Bezeichnung der Baugruppe |
|
Artikelnummer |
Text |
Nicht editierbar |
Artikelnummer aus Fertigungsauftrag |
|
Gesamtmenge |
Zahl |
Editierbar |
|
|
Angeforderte Kartons |
Zahl |
Nicht editierbar |
|
|
Verpackt am |
Datum |
Nicht editierbar |
|
|
Liefertermin |
Datum |
Nicht editierbar |
|
|
Ende Datum |
Datum |
Nicht editierbar |
|
|
Prüfer |
Text |
Nicht editierbar |
|
|
Beginn (Produktionsstart) |
Datum |
Nicht editierbar |
Datum des Produktionsstarts. Das Label kann im Fenster "Dokumententitel und Feldbezeichner" unter "Grundlagen - Programmsteuerung - Dokumente" auf der Karteikarte "Fertigungsauftrag" manuell angepasst werden. |
|
Infodatum (Produktionsende) |
Datum |
Nicht editierbar |
Datum Produktionsende. Das Label kann im Fenster "Dokumententitel und Feldbezeichner" unter "Grundlagen - Programmsteuerung - Dokumente" auf der Karteikarte "Fertigungsauftrag" manuell angepasst werden. |
|
Ende (Liefertermin WK) |
Datum |
Nicht editierbar |
Datum Liefertermin WK. Das Label kann im Fenster "Dokumententitel und Feldbezeichner" unter "Grundlagen - Programmsteuerung - Dokumente" auf der Karteikarte "Fertigungsauftrag" manuell angepasst werden. |
Fenster Karton anfordern
Feldbeschreibung
|
Feldname |
Typ |
Editierbarkeit |
Beschreibung |
|---|---|---|---|
|
Artikelnummer |
Artikelauswahl |
Editierbar/nicht editierbar, Pflichtfeld |
Das Feld Artikelnummer ist editierbar wenn in FA verpacken kein FA selektiert wurde. Wenn ein FA selektiert wurde ist das Feld nicht editierbar |
|
Bezeichnung 1 |
Text |
Nicht editierbar |
Wird aus dem Artikelstamm übernommen |
|
Länge |
Zahl |
Nicht editierbar |
Wird aus dem Artikelstamm übernommen |
|
Breite |
Zahl |
Nicht editierbar |
Wird aus dem Artikelstamm übernommen |
|
Höhe |
Zahl |
Nicht editierbar |
Wird aus dem Artikelstamm übernommen |
|
FEFCO-Code |
Text |
Nicht editierbar |
Wird aus dem Artikelstamm übernommen |
|
Menge |
Zahl |
Editierbar |
Hier wird manuell die gewünschte Menge an Verpackungsstücken eingetragen |
Daten selektieren
Dieses Fenster steuert welche Daten in die Datei für die Verpackungsmaschine übergeben werden. Wird im Fenster Fertigungsauftrag verpacken ein Fertigungsauftrag selektiert, wird das Fenster Karton anfordern automatisch befüllt, sodass nur die Menge gewählt werden muss. Ist kein
Fertigungsauftrag ausgewählt, so kann über das Suche-Symbol

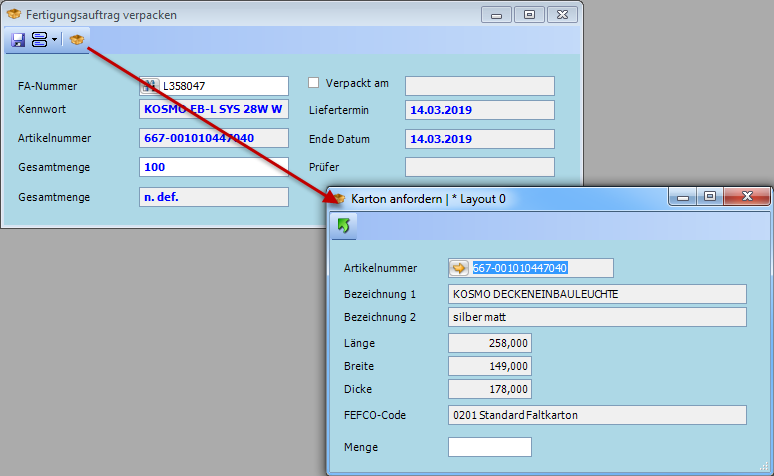

Variante 1: Im Fenster Fertigungsauftrag verpacken ist ein Fertigungsauftrag selektiert – das Fenster Karton anfordern ist mit den Daten des Produktionsartikels vorbefüllt.

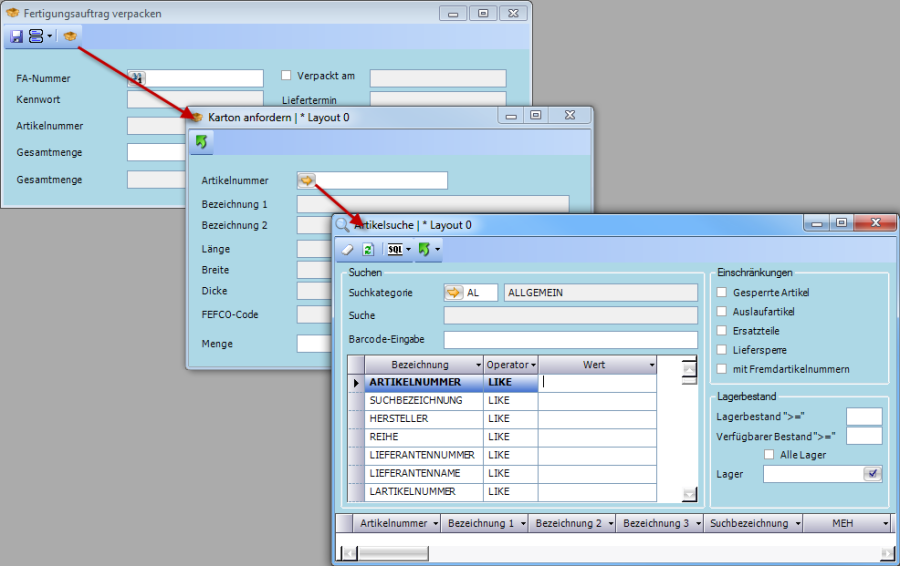

Variante 2: Im Fenster Fertigungsauftrag verpacken ist kein Fertigungsauftrag selektiert – das Fenster Karton anfordern wird leer geöffnet. Die Artikelnummer kann direkt eingegeben oder gesucht werden.
Erstellung Steuerungsdatei

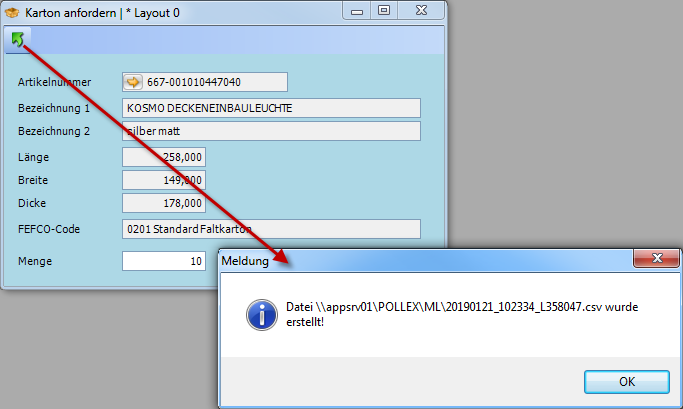

Wurden ein Artikel oder ein Fertigungsauftrag mit den dazugehörigen Abmessungen und dem FEFCO-Code selektiert und die Menge hinterlegt, wird mit dem Übernehmen-Symbol

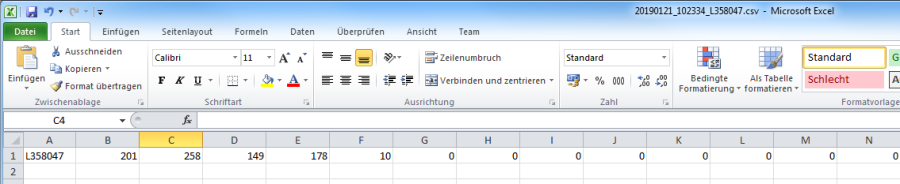

Steuerungsdatei
In der Steuerungsdatei werden anschließend die relevanten Daten abgelegt.
|
Spalte |
Wert |
|
A |
FA-Nummer oder Artikelnummer |
|
B |
FEFCO-Code |
|
C |
Länge |
|
D |
Breite |
|
E |
Dicke/Höhe |
|
F |
Menge |
|
G-AG |
Nicht übergeben bzw. leer |
|
AH |
Additional 1: Artikelnummer |
|
AI |
Additional 2: Bezeichnung 1 |
|
AJ |
Additional 3: Username |
Die weiteren Spalten sind nicht vergeben wodurch hier immer der Wert Null übergeben wird.
Artikelstamm
Relevante Werte

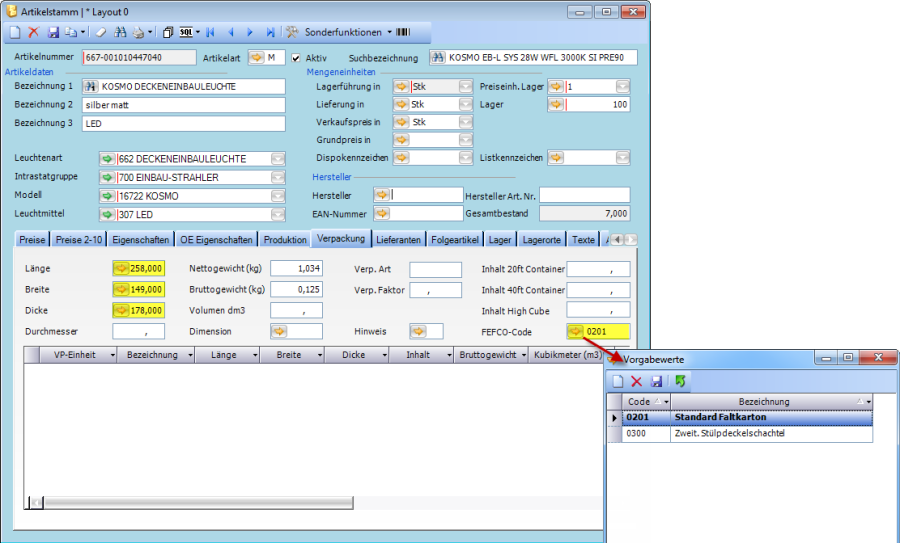

Da die Werte Länge, Breite, Dicke und FEFCO-Code aus dem Fenster Artikelstamm kommen, müssen diese Werte auch dort zum jeweiligen Artikel gepflegt sein. Die Einstellungen dazu befinden sich auf der Karteikarte Verpackung.
Die Werte für Länge, Breite und Dicke können ohne Vorgabewerte hinterlegt werden, der FEFCO-Code hat eine Vorgabewerte-Tabelle hinterlegt – die Übereinstimmungspflicht ist optional.
Datensatzinfo

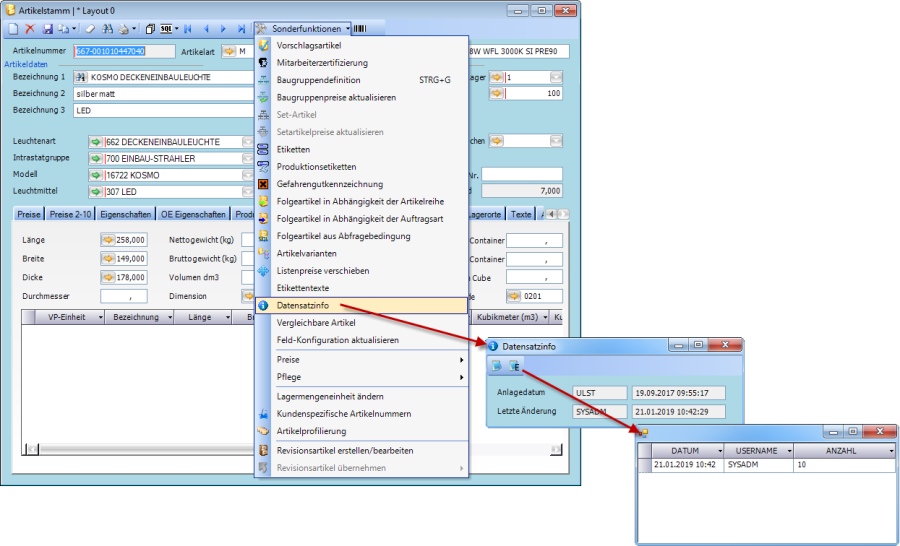

Im Fenster Artikelstamm unter Sonderfunktionen – Datensatzinfo wird das Fenster Datensatzinfo geöffnet, welches Informationen über Anlage und Letzte Änderung des Artikels enthält.
Mithilfe des Symbols Logbuch extern
